產品名稱：剛性凸緣聯軸器

凸緣聯軸器（亦稱法蘭聯軸器）是利用螺栓聯接兩凸緣（法蘭）盤式半聯軸器，兩個半聯軸器分別用鍵與兩軸聯接，以實現兩軸聯接，傳遞轉矩和運動。

凸緣聯軸器結構簡單，制造方便，成本較低，工作可靠，裝拆、維護均較簡便，傳遞轉矩較大，能保證兩軸具有較高的對中精度，一般常用于載荷平穩，高速或傳動精度要求較高的軸系傳動。這種聯軸器有兩種主要的結構形式：

①靠鉸制孔用螺栓來實現兩軸對中和靠螺栓桿承受擠壓與剪切來傳遞轉矩；

②靠一個半聯軸器上的凸肩與另一個半聯軸器上的凹槽相配合而對中。連接兩個半聯軸器的螺栓可以采用A級和B級的普通螺栓，轉矩靠?jī)蓚€(gè)半聯軸器結合面的摩擦力矩來傳遞。

凸緣聯軸器不具備徑向、軸向和角向補償性能，使用時如果不能保證被聯接兩軸對中精度，將會降低聯軸器的使用壽命、傳動精度和傳動頻率，并引起振動和噪聲。凸緣上各個螺栓根據傳遞轉矩的大小，可全部采用鉸制孔用螺栓或者一半采用鉸制孔用螺栓，另一半用普通螺栓。

所有規格尺寸均可來圖定制！

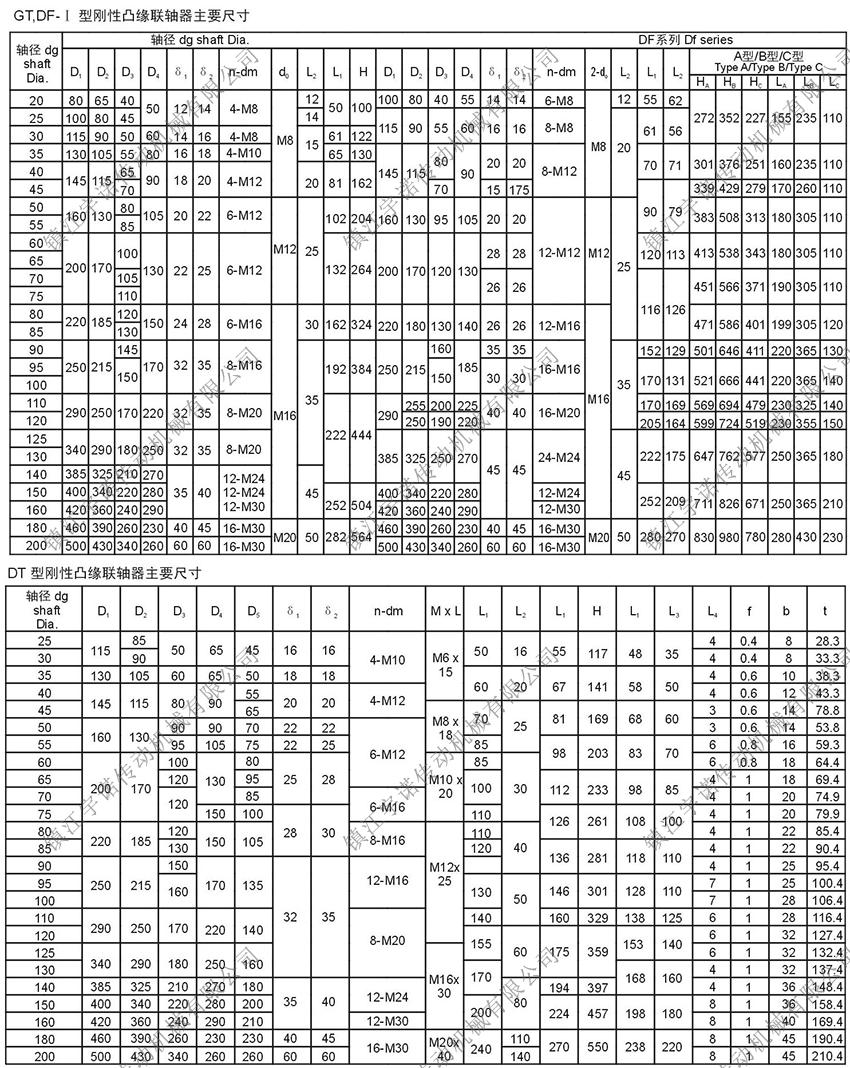

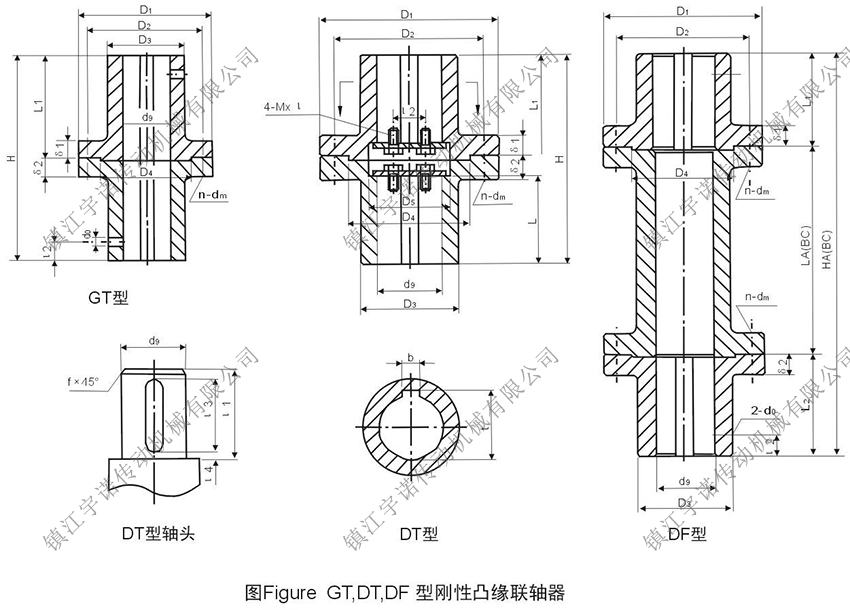

GT、GT、DF圖紙
